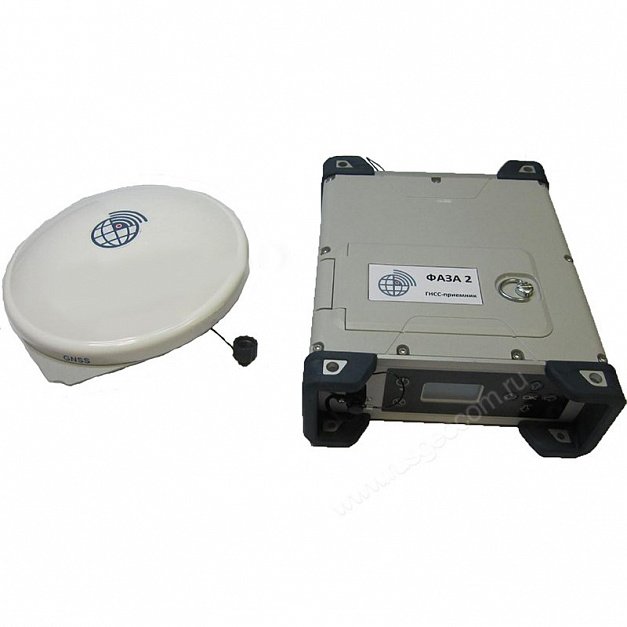

Комплект ГНСС-приемника Руснавгеосеть Фаза 2 со встроенным радиомодулем
ФАЗА 2 - мощный, надежный и многофункциональный прибор для решения широкого спектра задач ГНСС позиционирования в реальном времени и постобработке. Широкие коммуникационные возможности приемника включают: Bluetooth, Wi-Fi, GSM с поддержкой CSD, а также 2-х Вт приемо-передающий радиомодем. Оснащенный 480-канальной платой приемник обрабатывает все доступные спутниковые сигналы существующих и перспективных спутниковых группировок для быстрого и надежного получения координат в реальном времени, и первый из отечественных приемников обладает двумя MSS каналами L-диапазона для приема поправок со спутников дифференциальной коррекции. Поддерживая работу по всем спутниковым группировкам, ФАЗА 2 обладает возможностью инициализации и работы только по одной из них, например, только по ГЛОНАСС.
Разработанный с учетом географической специфики Российской Федерации, ГНСС-приемник выполняет широкий спектр задач в температурном диапазоне от −40 до +65°C, его модульное исполнение позволяет достигать высоких результатов даже в самых сложных климатических условиях.
Помимо поддержки всех существующих и планирующихся к запуску ГНСС сигналов ФАЗА 2 позволяет одновременно подключать две ГНСС антенны для точного определения параметров курса без необходимости использования второго приемника.
Модульная конструкция приемника и богатый набор функционала позволяет максимально гибко адаптировать практически к любым задачам позиционирования в области геодезии, морской навигации и дорожном строительстве:
- как закрепленный в рюкзаке или передвижном объекте модульный ГНСС-приемник в режимах RTK через УКВ, RTK через GSM, RTX через спутник, RTX через интернет, статика;
- одиночную базовую станцию с подключением по УКВ;
- одиночную базовую станцию с подключением по GSM;
- в составе сети постоянно действующих референцных станций (СВТП), организованной на базе встроенного ПО без использования внешних систем и устройств (есть ограничения по количеству станций в сети);
- в составе сети постоянно действующих референцных станций (CORS) под управлением внешнего ПО;
- в составе решения в области деформационного мониторинга;
- наличие двух разъемов для антенн позволяет использовать в качестве навигационного оборудования для установки в системах управления техникой, на судах, грейдерах и т.д.
Оснащенный широким спектром коммуникационных интерфейсов, в том числе разъемом Ethernet, возможностью настройки через собственный русскоязычный web-интерфейс, внутренней заменяемой батареей, встроенной памятью объемом 8Гб и специальными комплектами аксессуаров, прибор совместим с различными программными продуктами. ГНСС-приемник ФАЗА 2 может быть использован в качестве ретранслятора дифференциальных поправок по УКВ каналу: он может параллельно передавать поправки по УКВ и GSM каналам с автоматическим и непрерывным переключением между режимами.
Реализованная в ГНСС-приемнике функция защиты от кражи с управлением по SMS и оповещениями по SMS и E-mail позволит Вам всегда держать Ваш ГНСС-приемник ФАЗА 2 под контролем и позволит заблокировать прибор при наступлении срока оплаты, окончании аренды или в случае, если ГНСС-приемник был украден.
Защищенный от воздействия погодных условий и высокоустойчивый к динамической и ударной нагрузке литой ультрапрочный алюминиевый корпус гарантирует сохранность прибора в любых условиях, а уникальная конструкция ФАЗА 2 позволяет осуществлять различные варианты монтажа прибора.
Купить приемник Руснавгеосеть Фаза 2, а также получить консультацию специалистов вы можете в нашем магазине, по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
Руснавгеосеть Фаза 2 | |
---|---|
ХАРАКТЕРИСТИКИ СЛЕЖЕНИЯ | |
Cпутниковых каналов | 480 |
Поддерживаемые сигналы: | ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3, L1/L2 CDMA GPS: L1 C/A, L1P (Y), L2P (Y), L2C, L5, L1C Galileo: E1, E5a, E5b BeiDou: B1, B2, B3 QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5 SBAS: L1 C/A L5 IRNSS: L5 |
Каналы отслеживания MSS L-диапазона | 2 |
Антенных входа GNSS | 2, Технология Z-tracking для отслеживания зашифрованного сигнала GPS P(Y) Коррелятор Strobe™ для уменьшения эффекта многолучевости сигнала GNSS Технология Z-Blade для оптимальных эксплуатационных характеристик GNSS: Усовершенствованный алгоритм GNSS центрической системы |
ХАРАКТЕРИСТИКИ ТОЧНОСТИ ПОЗИЦИОНИРОВАНИЯ | |
Точность в реальном времени (RMS) | |
Положение DGPS в реальном времени: | По горизонтали: 25 см + 1 ppm По вертикали: 50 см + 1 ppm |
Кинематическое положение в реальном времени (RTK) | По горизонтали: 8 мм + 1 ppm По вертикали: 15 мм + 1 ppm |
Сеть RTK | По горизонтали: 8 мм + 0,5 ppm По вертикали: 15 мм + 0,5 ppm |
Trimble RTX™ CenterPoint RTX | Горизонтальная: < 4 см Инициализация по RTX: < 30 мин. |
Курс. Точность (RMS) | 0,2° на 1 м длины базовой линии |
Время активации | < 10 сек. обычно |
Длина базовой линии | < 100 м |
Flying RTK | 5 см + 1 ppm (устойчивое положение) по горизонтали для базовых линий до 1000 км |
Инициализация Instant-RTK® | обычно 2-секундная инициализация для базовых линий < 20 км надежность до 99,9% |
Диапазон инициализации RTK | > 40 км |
Точность постобработки (RMS) | |
Статика, быстрая статика | По горизонтали: 3 мм + 0,5 ppm По вертикали: 5 мм (0,016 фута) + 0,5 ppm |
Высокоточная статика | По горизонтали: 3 мм (0,009 фута) + 0,1 ppm По вертикали: 3,5 мм (0,011 фута) + 0,4 ppm |
Кинематика с постобработкой | По горизонтали: 8 мм (0,026 фута) + 0,5 ppm По вертикали: 20 мм (0,065 фута) + 1,0 ppm |
Характеристики регистрации данных | Интервал записи: 0.02 – 999 секунд |
ПАМЯТЬ | |
Внутренняя память | 8 Гб |
Расширение памяти | за счет использования внешних USB-накопителей или жестких дисков |
Хранение | Более четырех лет 15 сек. сырых данных GNSS от 14 спутников (хранящихся во внутренней флэш-памяти Nand объемом 8 Гб) |
ВСТРОЕННЫЙ ВЕБ-СЕРВЕР | |
Защищенный паролем веб-сервер | Полные мониторинг и настройка приемника Функция отправки данных по FTP Встроенный FTP-сервер и NTRIP Caster Сервер NTRIP и моментальная, в режиме реального времени, потоковая передача нескольких типов данных через Ethernet DHCP или настройка вручную (статический IP-адрес) Поддержка технологии DynDNS® |
ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ И ИНТЕРФЕЙС ВВОДА/ВЫВОДА | |

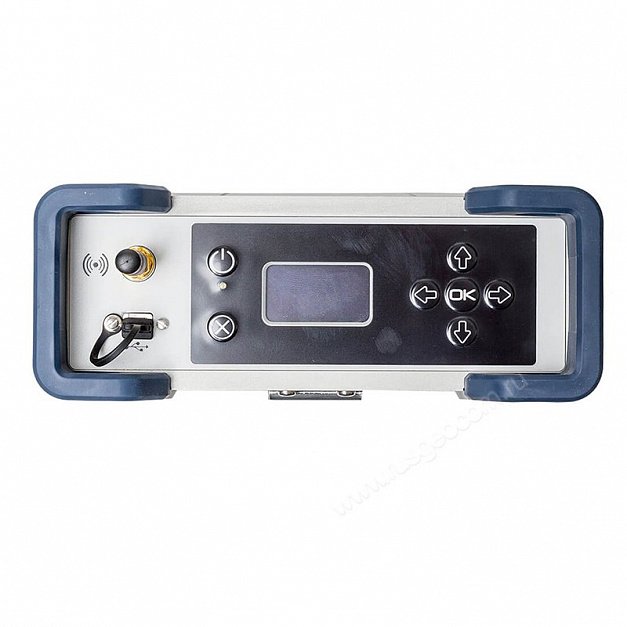

Пользовательский интерфейс | Графический дисплей OLED с 6 клавишами и 1 cветодиодом Веб-интерфейс пользователя (доступ через Wi-Fi) для легкости настройки, работы, передачи данных и информации о состоянии |

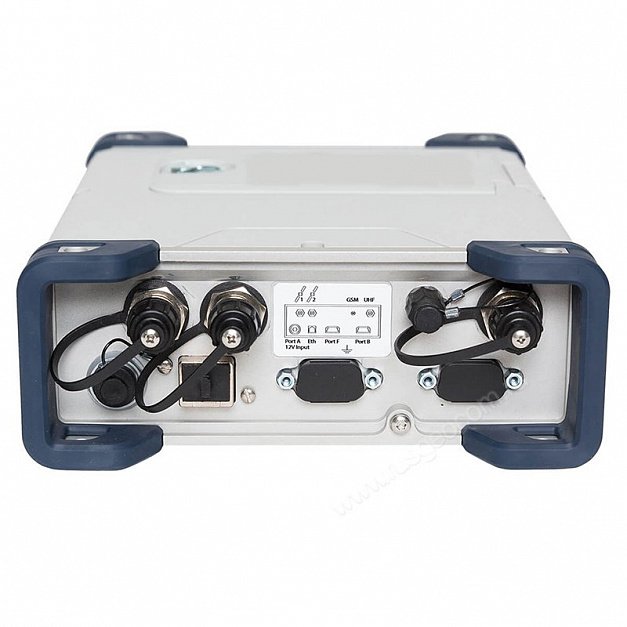

Интерфейс ввода/вывода | 1 x USB OTG Bluetooth v4.0 + EDR/LE, Bluetooth v2.1 + EDR Wi-Fi (802.11 b/g/n) Четырехполосный модуль 3.5G GSM (850/900/1800/1900 МГц) / пятиполосный модуль UMTS (800/850/900/1900/2100 МГц) 1 x Ethernet, RJ45 (полный дуплекс, автоопределение 10 Base-TX / 100 Base-TX) 1 x Lemo, RS232 (радиосвязь и внешнее питание) 1 x DB9, RS232 (выходные точки PPS и CAN-шина) 1 x DB9, RS422/232 (входная точка маркера события) 2 x TNC, антенный вход GNSS 1 x TNC, разъем антенны УКВ-радио 1 x SMA, разъем антенны GSM 1 x SMA, антенна Bluetooth/Wi-Fi Вывод PPS Входная точка маркера события Гальваническая изоляция (кроме USB) Готовность к подключению к CAN-шине (совместимость с NMEA200) |
ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
Размер | 16,5 x 20,6 x 6,5 см |
Вес приемника GNSS | 1,66 кг без УКВ / 1,70 кг с УКВ |
Время работы от батареи | 4 часа (база RTK, GNSS вкл., UHF Tx вкл.), среднее энергопотребление 12,8 Вт 6 часов (ровер RTK, GNSS вкл., UHF Rx вкл.), среднее энергопотребление 5,9 Вт |

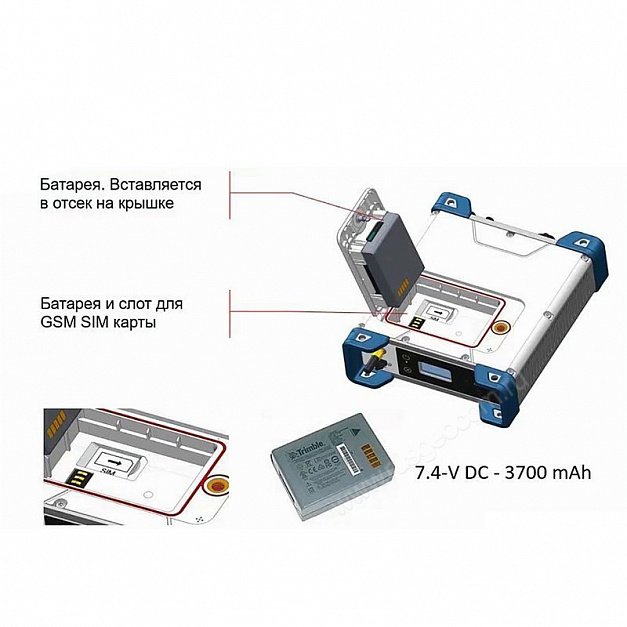

Литиево-ионная батарея | 27,8 Втч (7,4 В x 3,7 Ач). Работает в качестве ИБП при отключении источника питания |
Питание | 9-36 В пост. тока (EN2282, ISO7637-2) Функция ограничения мощности внешнего источника постоянного тока |
УСЛОВИЯ ЭКСПЛУАТАЦИИ | |
Температура эксплуатации | от −40° до +65°C |
Температура хранения | от −40°C до +95°C |
Влажность | Относительная влажность 100% (влажное тепло) при +40°C, IEC 60945:2002 |
Пыле и влагозащита | IP67, IEC 60529 |
Способность выдерживать падение | падение с высоты в 1 метр на бетон |
Ударопрочность | MIL STD 810F (fig. 516.5-10) (01/2000), Sawtooth (40g / 11ms) |
Вибростойкость | MIL-STD 810F (fig. 514.5C-17) (01/2000) |
